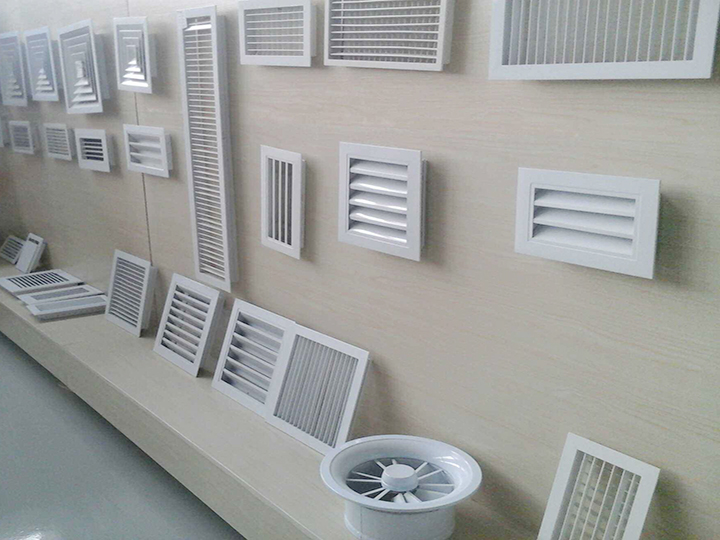

風口風閥系列

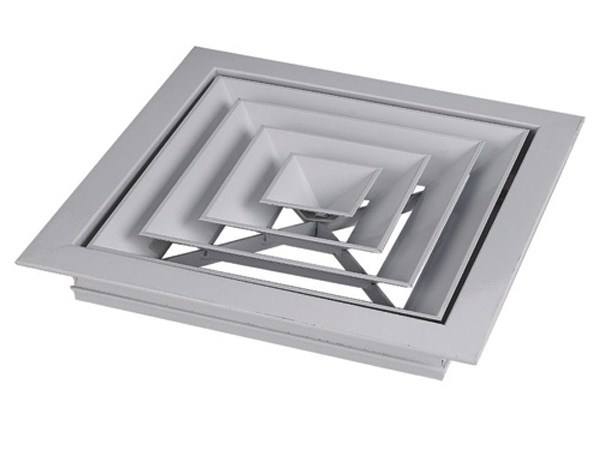

送風口介紹
高效送風口為千級、萬級、十萬級凈化空調系統理想的終端過濾裝置，可廣泛于醫藥、衛生、電子、化工等行業的凈化空調系統。高效送風口是用作改造和新建1000-300000級各級潔凈室的終端過濾裝置，是滿足凈化要求的關鍵設備。高效送風口包含靜壓箱，散流板，高效過濾器，與風管的接口可為頂接或側接。
送風口特點
箱體采用冷軋鋼板制成，表面靜電噴塑美觀大方，結構緊湊，便于安裝和維護出風面散流面板為鋁質噴塑、冷軋鋼板噴塑或不銹鋼。
送風口功能
1、各種潔凈級別和多種維護結構的潔凈室；
2、風口材質：碳鋼、不銹鋼、鋁板和塑料；
3、用于非均勻潔凈室的屋頂送風；
4、散流板的形式多種多樣，美觀、平整、風格統一。
送風口特性
1、進風方式有側進風和頂進風，法蘭口有方形和圓形兩種結構；
2、具有通用性強、施工簡便、投資少等優點；
3、保證氣流的噴射速度，防止渦流的產生。

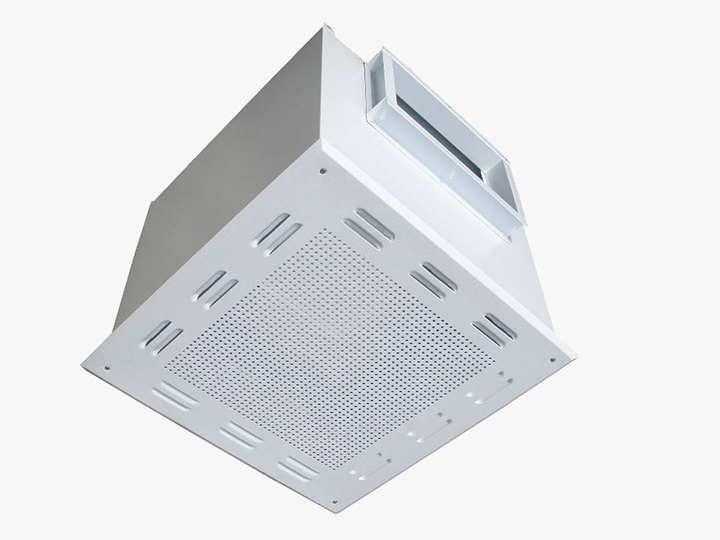

高效送風口四件套包含靜壓箱，鋁擴散板，閥門及高效過濾器四件套，是一整套的凈化設備。
高效送風口為千級、萬級、十萬級凈化空調系統較為理想的終端過濾裝置，可廣泛于醫藥、衛生、電子、化工等行業的凈化空調系統。高效送風口是用作改造和新建1000-300000級各級潔凈室的終端過濾裝置，是滿足凈化要求的關鍵設備。高效送風口包含靜壓箱，散流板，高效過濾器，與風管的接口可為頂接或側接。
GKF系列高效送風口是采用優良冷軋薄鋼板制作，表面靜電噴塑。
它結構簡單可靠，氣流分布合理，可作為終端高效單元直接置于新建或改建的各級潔凈室頂棚等處。
技術參數
1. 過濾效率：≥99.995％
2. 初阻力：≤235.44％（24mmH2O）

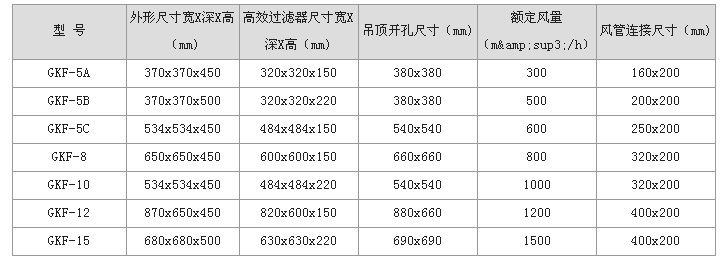

送風口技術參數：送風口有側接口和頂接口兩種形式

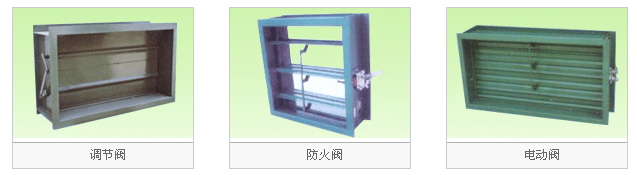

技術說明
1、防火閥、防火調節閥，常開，70度關閉，一般安裝在風管穿越防火墻處，起火災關斷作用，可以設置輸出電訊號，煙感超過70度時閥門關閉，連鎖送（補）風機關閉；
2、防煙防火調節閥，常開，70度關閉，同一，不過多一個電訊號輸入，可由消控室遠程控制關閉，一般用于平時送風、火災補風共用風管系統中，火災時可控制關閉不需要補風的房間；
3、防火閥，280度熔斷關閉，常開，輸出電訊號，這種和1相似，只是熔斷溫度不同，一般應用于火災排煙管穿越防火墻處，煙氣溫度超過280度時自動熔斷關閉，可連鎖關閉排煙風機。
4、排煙防火閥（常閉，電訊號開啟，280度熔斷關閉，或手動關閉）一般應用于排煙系統中，可在排煙風機吸入口安裝一個，火災時由消控室控制開啟，關閉時也可連鎖關閉該排煙風機。
5、排煙閥，同上述3，各個單位叫法不同，有的根據它的動作溫度叫做排煙閥，有的根據它的用途性質叫做防火閥，但是對于設備方只是把普通防火閥的熔斷金屬換成280度熔斷的那一種。
6、全自動排煙防火閥（地鐵工程用）地下鐵道通風、空調系統的防火、排煙閥門具有與火災自動報警設備及氣體滅火系統聯動控制的功能。每臺全自動防煙防火閥有兩個獨立電動控制信號，分別由EMCS、氣消系統進行監控，控制信號均為DC24V±10%信號。每臺全自動防煙防火閥有六個獨立反饋信號（三個開到位，三個關到位）反饋信號均為常開無源接點信號。

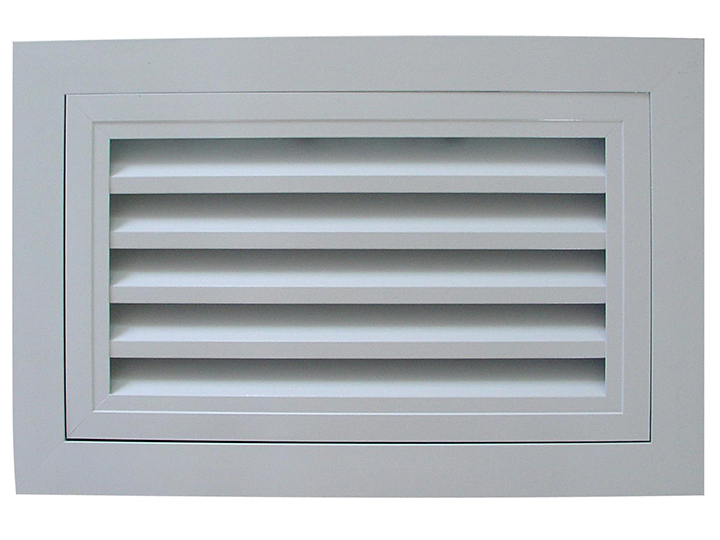

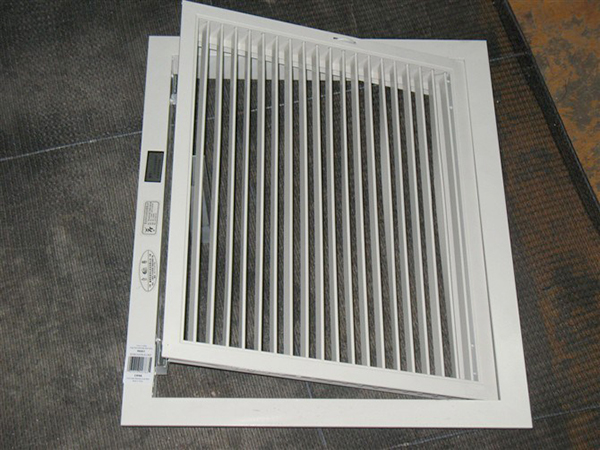

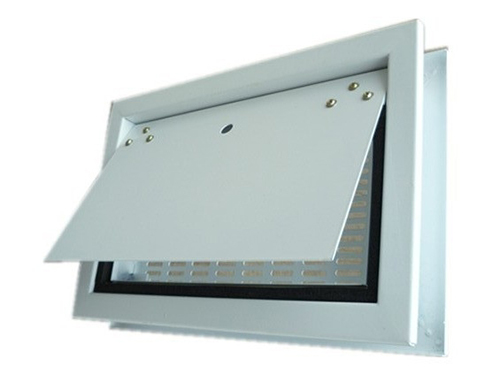

排煙口：如果你在管路上安裝了必要的排煙閥，就用普通的單層百葉風口即可；否則需用板式排煙口，它同時帶有排煙防火閥的機構。

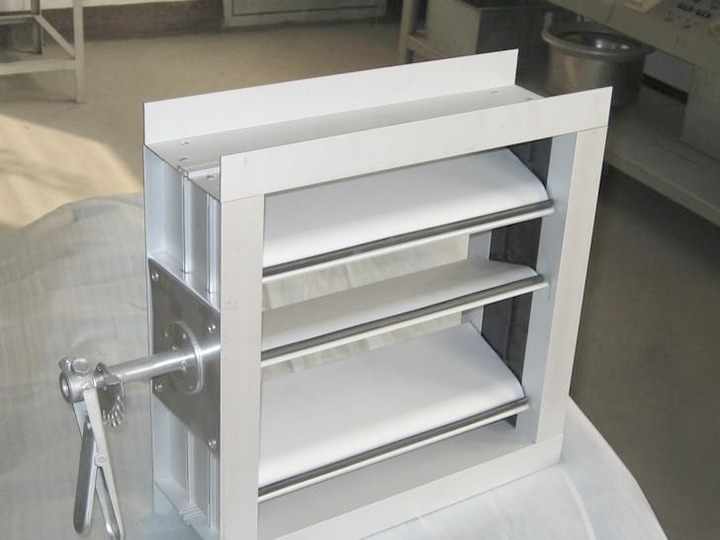

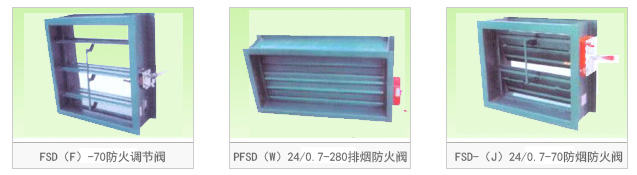

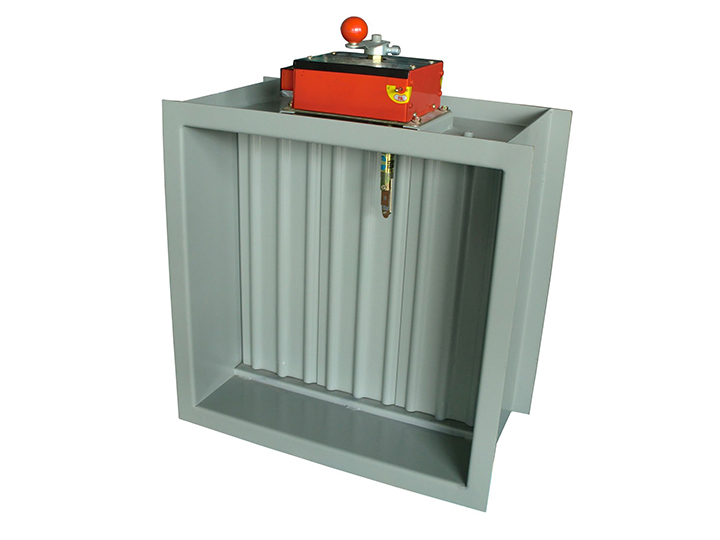

FSD（F）-70防火調節閥
適用
防火調節閥應用于有防火要求的通風空調系統上，發生為災時，溫度熔斷器中的易熔環70度時熔斷。閥門關閉，用于排煙系統的防火閥熔斷器在280度時動作。閥門關閉，用于排煙系統的防火閥熔斷器在280度時動作。閥門關閉，切斷火勢和煙氣沿風管蔓延通道，閥門葉片可在0-90度范圍內調節。
功能
（1）溫度70度時熔斷器動作，閥門關閉。
（2） 手動開啟或復位。
（3）手動改變?nèi)~片開啟角度。
（4）可根據系統要求，增加動作電訊號裝置與消防系統或其它系統聯鎖。
PFSD（W）24/0.7-280排煙防火閥
適用
應用于排煙系統的管道上或在排煙風機的吸入口處，火災發生時，操作裝置在電源DC24V或手動作用下將閥門打開，進行排煙，當排煙氣流溫度高達280度時，溫度熔斷器動作，將閥門自動關閉，隔斷氣流。
功能
（1）煙感元件發出火警，控制中心輸出DC24V電源，使閥門打開。
（2）手動使閥門打開。
（3）手動復位。
（4）溫度280度時熔斷器動作，重新關閉閥門。
（5）閥門動作，輸出電訊號，與消防系統聯鎖。
FSD-（J）24/0.7-70防煙防火閥
適用
使用于防煙防火要求的通風空調系統的風管上，火災發生時，操作裝置在溫度熔斷、控制中心DC24V電源或手動作用下動作，將閥門迅速關閉，切斷火勢和煙沿風道蔓延的通道。
功能
（1）氣流70度時，溫度熔斷器動作，閥門關閉。
（2）控制中心輸出DC24V電源，使閥門關閉。
（3）手動鋼索使閥門關閉。
（4）手動復位。
（5）防火閥可手動改變?nèi)~片開度，在0-90度內分檔調節。
（6）閥門動作時輸出電訊號，可與其它系統聯鎖。
